电路中的电源,如直流发电机、电池等实际电源都可以用一个电动势E和一个内电阻r串联等效。这个E和r串联的电路称为电压源。当内电阻r=0时,称为理想电压源。

在实际中,常常需要将几个电压源串联起来使用,以便增加输出的电压(比如我们以前用过的手电筒,就是两节1号干电池串联起来的)。若有n个电压源的串联,总电动势(我这用Ez表示)为各个电压源中电动势的代数和。

dianyayuan

当分电动势方向与总电动势方向相同时取正,相反取负。电压源总内阻等于各个电压源内阻之和(相当于串联电阻),当每个内电阻用ro表示时:

ndz

应当注意的是:电压源串联时,负载电流不能超过任何一个电压源的额定电流。


作为初中物理的大头,电阻串并联后阻值的计算阻值,是逻辑简单但算数麻烦的典型。

而于此同时,中学物理里面的实验电源基本上是1.5V的干电池,大部分情况下可以当成电压源。(电压源,输出电压恒定,内部可以当成短路。对应的电流源是输出电流一定,内部可以当成开路)

有同学会想到,既然电阻能串并联,而电源(电压源)可以看成一个带有一定内阻的,又能恒定输出一定大小电压的元件。

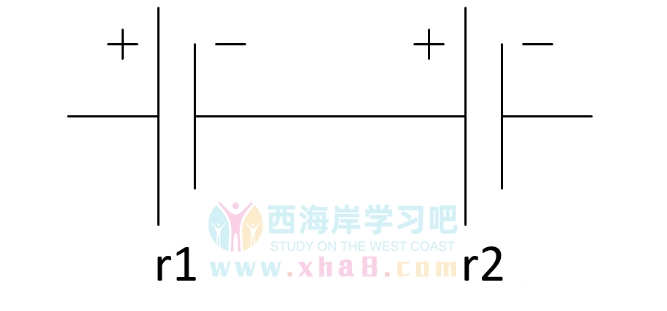

1,先说简单的串联,如同上面说的,电压的内阻可以当成电阻计算。

U1的负极和U2的正极是等电位,那么两个电流源在外接负载电阻>>内阻的前提下。

总的输出电压为,两个电源电压U1+U2的和。无论两个电压的大小是否一样。
